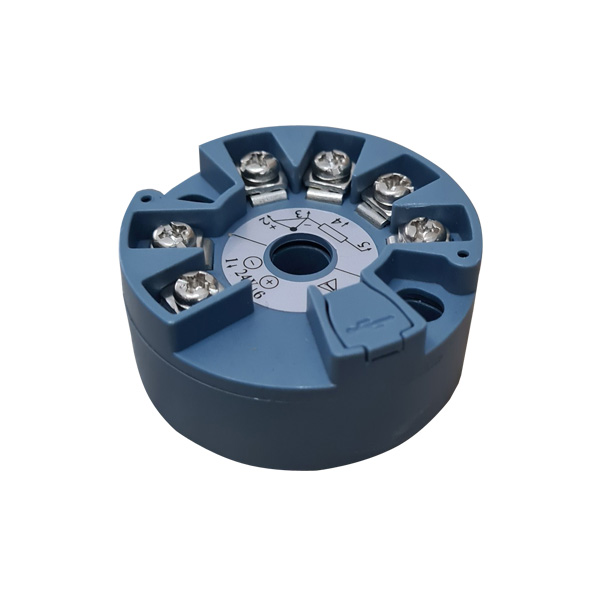

Bộ chuyển đổi tín hiệu Ohm, biến trở, điện trở sang 4-20mA, chuyển đổi tín hiệu biến trở 1K, 2K, 4K, chuyển đổi tín hiệu điện trở 0-50ohm, 0-100ohm, 0-180ohm, 0-450 ohm, 0-500ohm, 0-1000ohm sang tín hiệu 4-20mA.

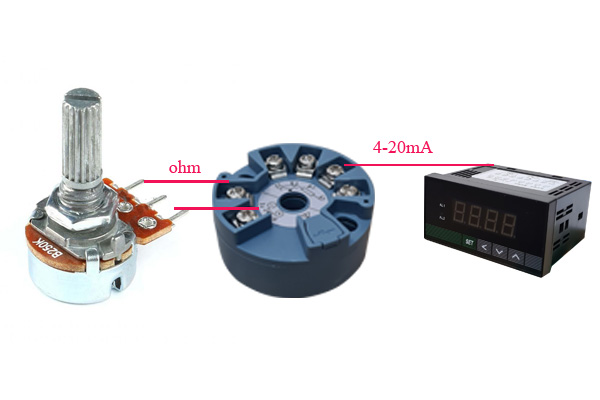

Sử dụng cho các loại chiết áp, để điều chỉnh tốc độ biến tần, điều khiển tín hiệu cho scr, công suất điện trở đốt.

Sử dụng cho cảm biến đo mức nước dạng phao có ngõ ra tín hiệu điện trở ohm. Cầu phao sẽ chạy tịnh tiến trên trục theo mức nước, tín hiệu ngõ ra ohm sẽ thay đổi theo. Sử dụng bộ chuyển đổi để chuyển tín hiệu ohm sang 4-20mA cho các thiết bị khác đọc.

Thông số Bộ chuyển đổi tín hiệu Ohm, biến trở, điện trở sang 4-20mA

Model: VELT-HMT-O
Ngõ vào: Ohm, điện trở, biến trở 0-4500ohm
Ngõ ra: 4-20mA'
Nguồn cấp: Loop 24VDC.
Sai số: 0.1% F.S
Thời gian đáp ứng: <250ms
Nhiệt độ: -5~60 độ C
Kích thước 21x44mm

Kích thước và đấu nối điện.

Một vài lưu ý khi sử dụng bộ chuyển đổi tín hiệu.

Được thiết kế ngõ ra dạng nguồn loop nên khi đấu nối chúng ta phải mắc nối tiếp nguồn qua thiết bị đọc. Tránh nhầm lẫn đưa nguồn thẳng vào ngõ ra 4-20mA.

Kiểm tra dây nguồn có chắc chắn mắc qua tải chưa khi đấu nối điện truyền xa.

Khi lắp bộ chuyển đổi vào bên trong cảm biến thì chúng ta phải cách nhiệt cho cảm biến tránh nhiệt độ trong lò truyền nhiệt lên làm hư chuyển đổi.

Trong quá trình đấu nối hãy tắt hết nguồn điện tránh va quẹt nguồn vào chân ngõ vào cảm biến sẽ làm hỏng thiết bị
