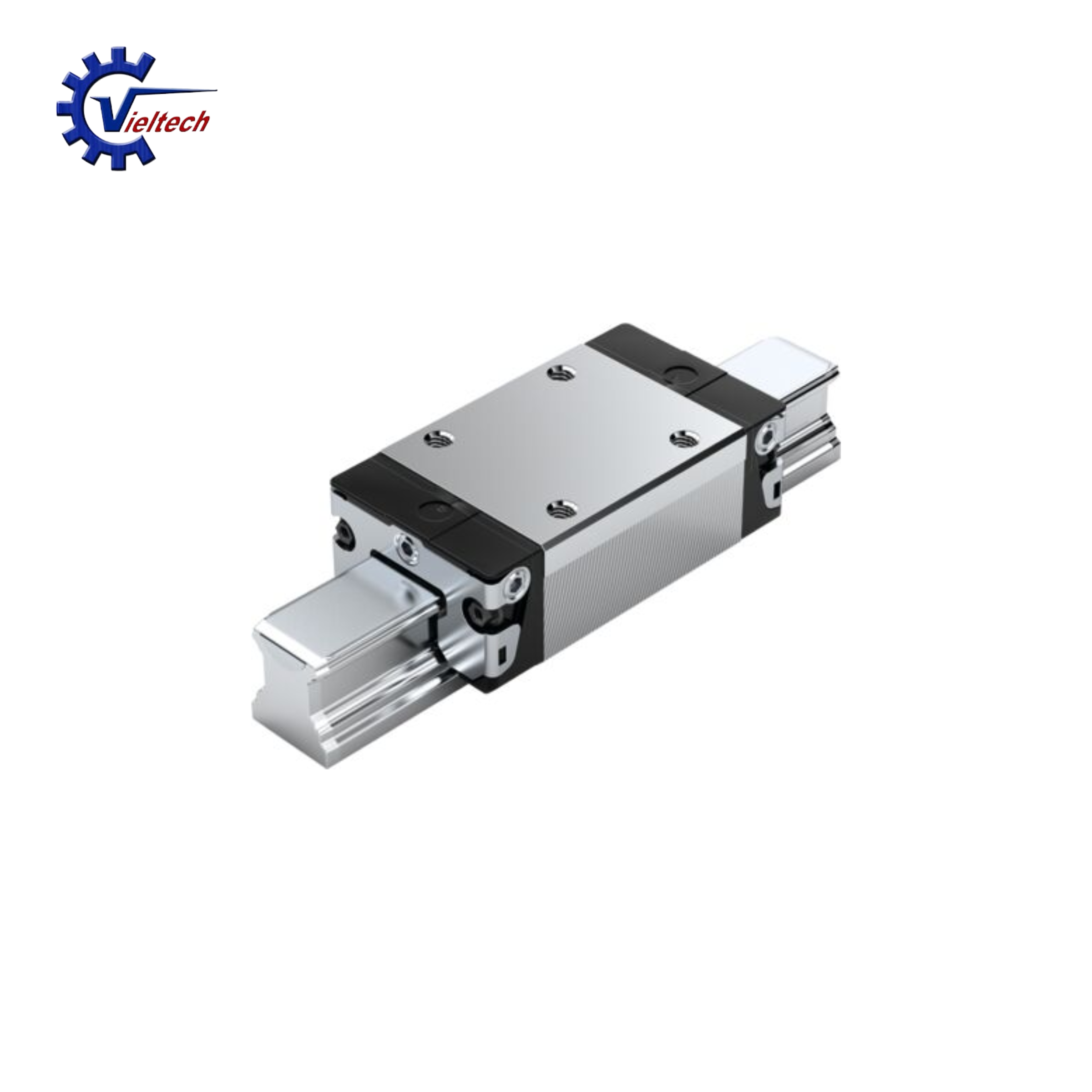

BALL RUNNER BLOCK KWD-015-SNS-C1-H-1 – Mã R162211320 là dòng con trượt tuyến tính chính xác cao đến từ Bosch Rexroth, được thiết kế dành cho các ứng dụng đòi hỏi độ cứng vững lớn, độ chính xác cao và hiệu suất hoạt động ổn định lâu dài. Với vật liệu thép carbon không hợp kim bền bỉ, dòng sản phẩm này phù hợp trong các hệ thống tự động hóa, máy CNC, và thiết bị yêu cầu dẫn hướng tuyến tính có tải trọng lớn.

ĐẶC ĐIỂM NỔI BẬT

• ✅ Kích thước danh định: 20 mm

• ✅ Thiết kế định dạng FNS: Kiểu mặt bích, chiều dài tiêu chuẩn, chiều cao tiêu chuẩn – dễ dàng lắp đặt và thay thế

• ✅ Vật liệu: Thân bằng thép carbon không hợp kim – chịu tải tốt, độ cứng cao

• ✅ Cấp tải sơ bộ C1: Tải sơ bộ thấp – tối ưu cho chuyển động mượt và chính xác

• ✅ Cấp chính xác N: Đáp ứng tiêu chuẩn DIN ISO 14728-1 – phù hợp đa số ứng dụng công nghiệp

• ✅ Không có dây bi – tiết kiệm chi phí, dễ bảo trì

• ✅ Bôi trơn ban đầu bằng mỡ Dynalub 510 – tăng tuổi thọ và đảm bảo vận hành ổn định

• ✅ Khả năng tương thích cao: Có thể lắp ghép với mọi thanh ray SNS/SNO có cùng cấp chính xác

• ✅ Khả năng chịu tải động và tĩnh vượt trội:

  • Tải động C100: 23.400 N

  • Tải tĩnh C0: 29.800 N

  • Tải xoắn tĩnh M0: 380 Nm

  • Tải dọc tĩnh ML0: 260 Nm

• ✅ Tốc độ tuyến tính tối đa: 5 m/s

• ✅ Gia tốc tối đa: 500 m/s²

• ✅ Nhiệt độ làm việc: -10°C đến +80°C (có thể lên đến 100°C trong thời gian ngắn)

• ✅ Trọng lượng nhẹ: 0.45 kg

ỨNG DỤNG ĐIỂN HÌNH

• Máy CNC, máy tiện, máy phay

• Dây chuyền tự động hóa trong sản xuất

• Robot công nghiệp, hệ thống pick & place

• Các cơ cấu dẫn hướng yêu cầu độ cứng và độ chính xác cao

ƯU ĐIỂM VƯỢT TRỘI

• Chịu tải cao ở mọi hướng: Đảm bảo độ chính xác và cứng vững ngay cả với tải trọng lớn

• Kết cấu kín với gioăng cao su tiêu chuẩn (SS): Bảo vệ khỏi bụi bẩn và kéo dài tuổi thọ

• Tăng cường độ cứng nhờ bố trí vít ở giữa thân block

• Dễ dàng gắn kết các chi tiết từ cả phía trên và dưới

• Có thể tùy chọn cảm biến đo hành trình tích hợp không tiếp xúc
