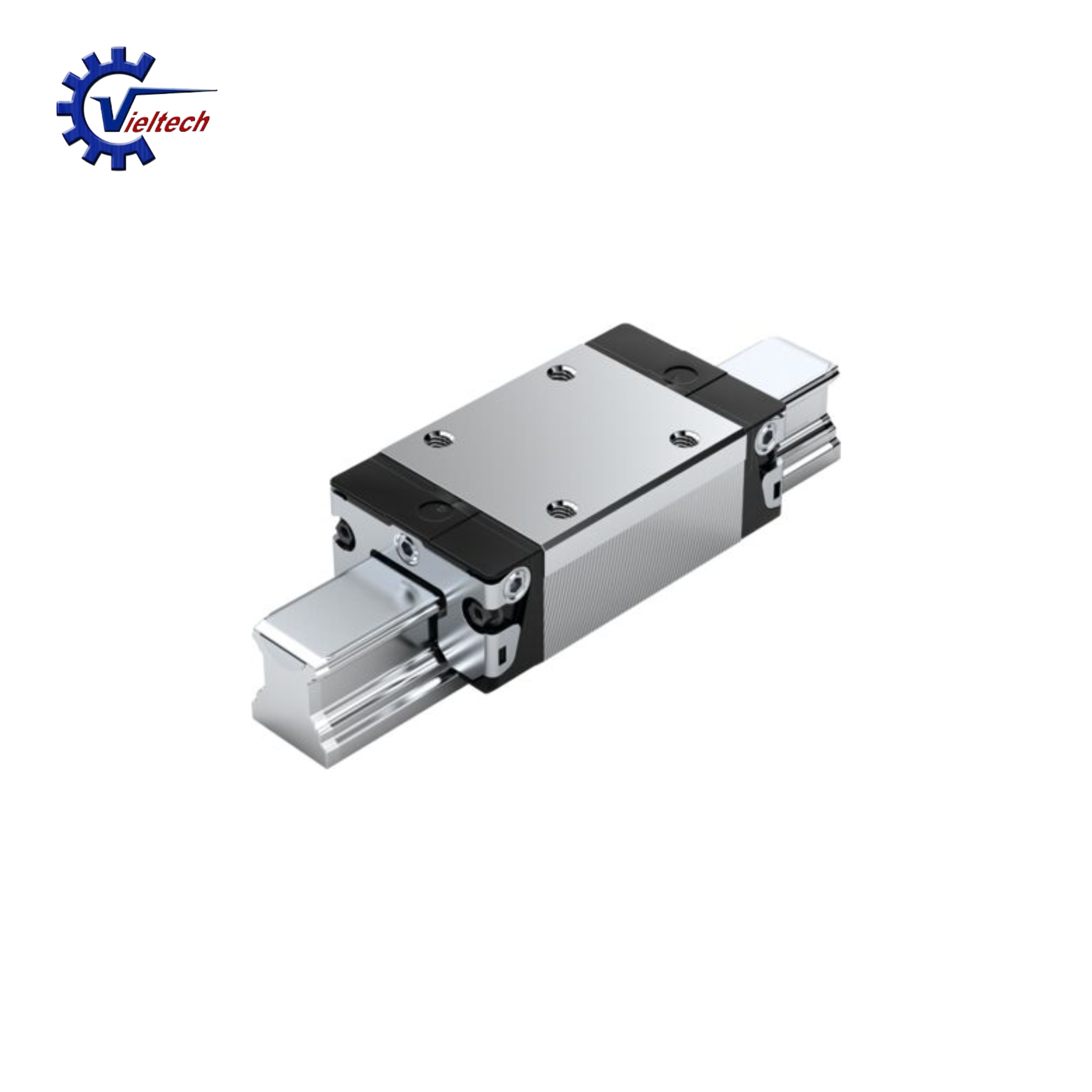

1. Thông Số Kỹ Thuật Chính

✅ Kích thước danh nghĩa: 25 mm
✅ Kiểu dáng: SMM (Slimline - Chiều rộng tinh gọn, Normal - Chiều dài tiêu chuẩn, High - Chiều cao lớn)
✅ Vật liệu: Thép carbon → Độ bền cao, chịu tải tốt
✅ Độ chính xác: Lớp N (Tiêu chuẩn)
✅ Tiền tải: C2 (Mức trung) → Cân bằng giữa độ cứng và ma sát
✅ Bảo vệ: Phớt tiêu chuẩn (SS) chống bụi và chất lỏng

---

2. Kích Thước & Trọng Lượng

• Chiều rộng: 45 mm

• Chiều dài: 86.2 mm

• Chiều cao:

  • Bộ chạy đơn: 33.9 mm

  • Lắp với ray: 40 mm

• Trọng lượng: 0.6 kg

• Bước ray (Pitch T): 60 mm

---

3. Khả Năng Tải & Hiệu Suất

🔹 Tải trọng động:

• C100: 28,600 N (tuổi thọ 100,000 m)

• C50: 36,000 N (tuổi thọ 50,000 m)
  🔹 Tải trọng tĩnh (C0): 35,900 N
  🔹 Mô-men xoắn:

  • Động (Mt100): 410 Nm

  • Tĩnh (Mt0): 810 Nm
    🔹 Hệ số ma sát (μ): 0.002–0.003 → Vận hành êm ái

---

4. Tính Năng Nổi Bật

✨ Thiết kế tinh gọn:

• Tối ưu cho không gian hẹp nhờ chiều rộng chỉ 45 mm.

• Chiều cao lớn (33.9 mm) → Tăng khả năng chịu tải dọc trục.

✨ Hiệu suất cao:

• Gia tốc tối đa: 500 m/s² (giảm còn 50 m/s² nếu vượt quá 2.8 lần tải định mức).

• Tốc độ di chuyển tối đa: 5 m/s.

✨ Bền bỉ & Dễ bảo trì:

• Bôi trơn sẵn Dynalub 510, hoạt động trong dải nhiệt -10°C đến +80°C (chịu được 100°C trong thời gian ngắn).

---

5. Ứng Dụng Điển Hình

• Robot công nghiệp cần độ cứng vững

• Máy CNC tốc độ cao

• Hệ thống tự động hóa trong không gian hạn chế
