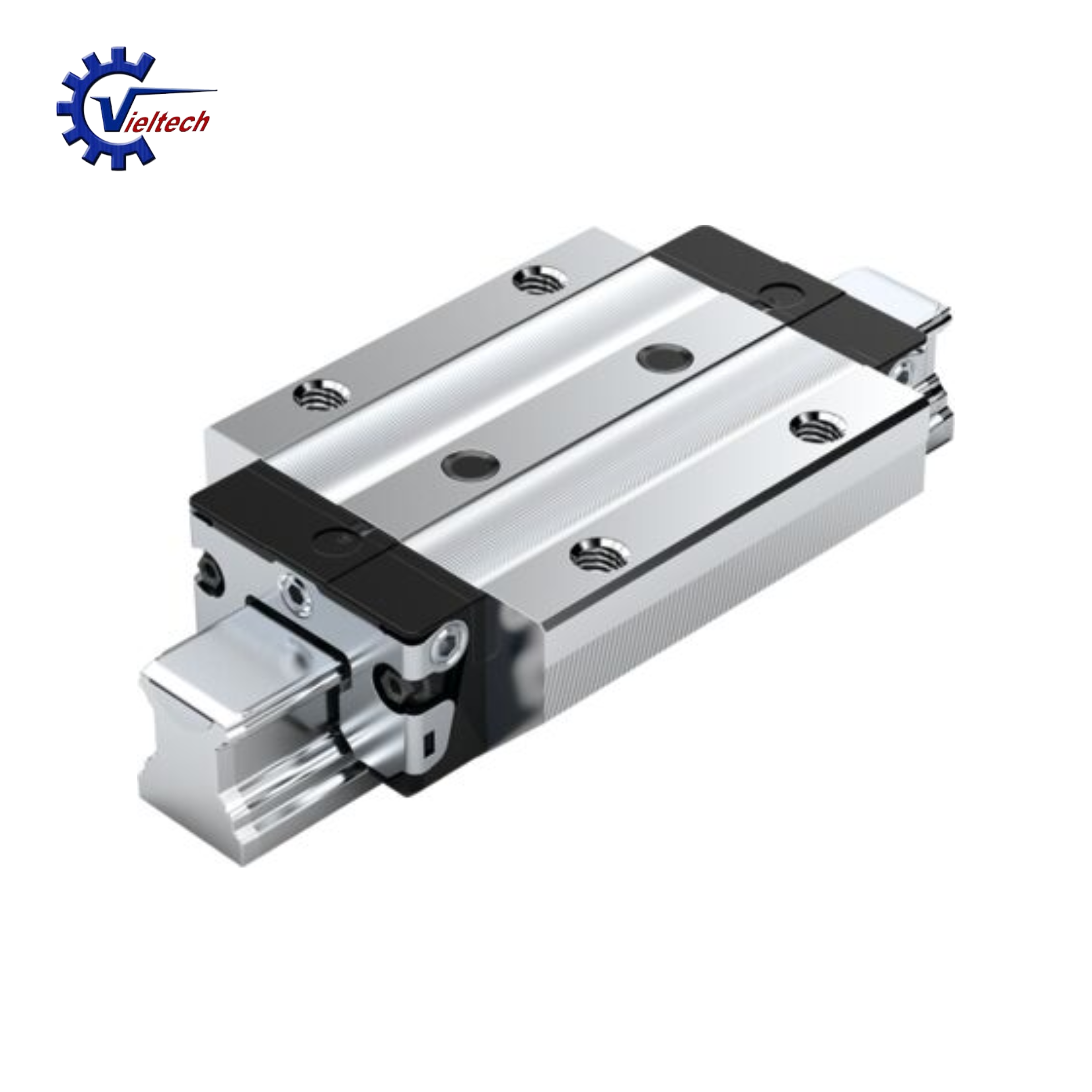

Khối trượt tuyến tính BALL RUNNER BLOCK CARBON STEEL KWD-020-FNS-C2-N-1 được thiết kế để đáp ứng các yêu cầu kỹ thuật khắt khe của các ứng dụng công nghiệp, như hệ thống máy CNC, thiết bị tự động hóa, và các hệ thống vận chuyển trong nhà máy. Chất liệu thép carbon kết hợp với bôi trơn và bảo vệ lớp phủ giúp giảm ma sát và kéo dài tuổi thọ của sản phẩm. Khối trượt này cũng dễ dàng lắp đặt với các ray dẫn có kích thước tiêu chuẩn, mang lại sự linh hoạt và hiệu quả cao trong quá trình vận hành.

Thông Số Kỹ Thuật:

• Kích thước danh nghĩa: 20mm, phù hợp với các hệ thống ray dẫn có kích thước tiêu chuẩn.

• Định dạng: FNS (Flange - có gờ, Standard height - chiều cao tiêu chuẩn, Non-long - ngắn).

• Kích thước tổng thể:

  • Chiều rộng: 63mm

  • Chiều dài: 91mm

  • Chiều cao: 25.35mm (30mm khi lắp với ray dẫn).

• Trọng lượng: 0.55kg, dễ dàng lắp đặt và vận hành trong các hệ thống tự động hóa.

Vật Liệu & Thiết Kế:

• Chất liệu: Thép carbon, giúp khối trượt có độ bền cao, chịu lực tốt và khả năng kháng mài mòn trong môi trường công nghiệp.

• Lớp phủ: Bôi trơn và bảo quản sẵn, giúp giảm ma sát ngay từ khi sử dụng và bảo vệ sản phẩm khỏi các yếu tố môi trường.

• Độ đặt sẵn: C2 (trung bình), mang lại sự cân bằng hoàn hảo giữa độ cứng và khả năng chuyển động mượt mà.

• Độ chính xác: Lớp N, đảm bảo độ chính xác tuyệt đối cho các ứng dụng công nghiệp yêu cầu khắt khe.

• Bảo vệ: Tiêu chuẩn SS, giúp bảo vệ sản phẩm khỏi các tác nhân môi trường và gia tăng tuổi thọ sản phẩm.

Khả Năng Tải Trọng:

• Tải trọng động C100: 29,600N (theo DIN ISO 14726-1), cho phép sản phẩm hoạt động ổn định dưới tải trọng lớn.

• Tải trọng động C50: 37,300N, giúp tăng khả năng chịu tải trong các ứng dụng đặc biệt.

• Tải trọng tĩnh C0: 41,500N, đảm bảo sự ổn định khi không có chuyển động.

• Mô men xoắn động: 38Nm (tại 50,000m), giúp duy trì độ chính xác và ít lực xoắn trong quá trình vận hành.

• Mô men dọc động: 430Nm (tại 50,000m), giúp tối ưu hóa khả năng vận hành trong các ứng dụng yêu cầu mô men lớn.

Thông Số Vận Hành:

• Tốc độ tối đa: 5m/s, giúp hệ thống di chuyển nhanh mà không mất đi độ ổn định.

• Gia tốc tối đa: 500m/s², hỗ trợ tăng tốc mạnh mẽ trong các hệ thống tự động hóa và ứng dụng công nghiệp.

• Hệ số ma sát: 0.002-0.003, giúp giảm thiểu ma sát và nâng cao hiệu suất vận hành.

• Nhiệt độ làm việc: -10°C đến +80°C (ngắn hạn lên đến 100°C), phù hợp với các môi trường làm việc khắc nghiệt.

Thông Số Lắp Đặt Ray Dẫn:

• Bước ray (Pitch T): 60mm, giúp lắp đặt dễ dàng vào các hệ thống ray dẫn tiêu chuẩn.

• Kích thước A: 63mm

• Kích thước A1: 31.5mm

• Kích thước B: 91mm (+0.5mm dung sai), giúp lắp đặt chính xác và an toàn.

Ưu Điểm Nổi Bật:

• Hiệu suất cao: Thiết kế tối ưu mang lại sự kết hợp hoàn hảo giữa độ cứng và chuyển động mượt mà.

• Độ bền vượt trội: Thép carbon và lớp phủ bôi trơn giúp kéo dài tuổi thọ của sản phẩm.

• Linh hoạt trong lắp đặt: Tương thích với nhiều loại ray dẫn khác nhau, dễ dàng lắp đặt trong các hệ thống.

• Bảo trì tối thiểu: Hệ thống bôi trơn và lớp phủ bảo vệ giảm thiểu nhu cầu bảo dưỡng.

• Chính xác tuyệt đối: Độ chính xác lớp N đáp ứng yêu cầu cao trong các ứng dụng công nghiệp.

Ứng Dụng Tiêu Biểu:

• Hệ thống máy CNC công nghiệp: Đảm bảo độ chính xác và hiệu suất cho các máy công cụ điều khiển số.

• Robot tự động hóa sản xuất: Tăng cường hiệu suất và độ chính xác cho các hệ thống robot.

• Thiết bị đo lường chính xác: Cung cấp độ chính xác trong các thiết bị đo lường công nghiệp.

• Hệ thống vận chuyển trong nhà máy: Sử dụng trong các hệ thống vận chuyển và tự động hóa.

• Thiết bị y tế chính xác: Tích hợp trong các thiết bị y tế yêu cầu độ chính xác cao và ổn định.
