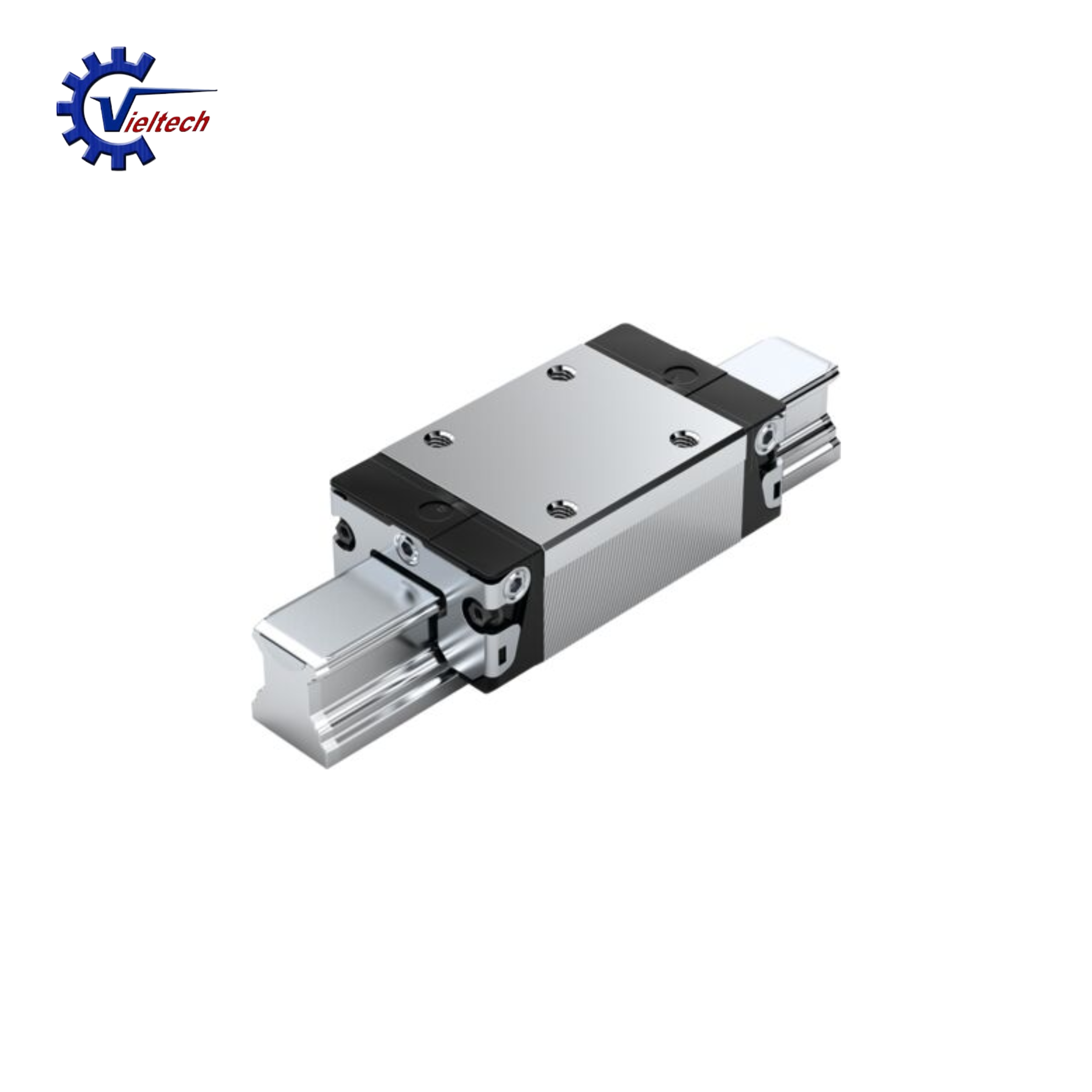

Ball Runner Block mã KWD-020-SNS-C1-H-1 là con trượt tuyến tính sử dụng bi thép, được thiết kế chuẩn hóa với độ chính xác cao, phù hợp cho các hệ thống chuyển động tuyến tính trong máy CNC, dây chuyền tự động hóa và thiết bị đo lường chính xác. Sản phẩm thuộc dòng "Standard block", không gờ, chiều cao tiêu chuẩn, được làm từ thép carbon và hoàn thiện theo tiêu chuẩn công nghiệp Đức Bosch Rexroth.

---

THÔNG SỐ KỸ THUẬT CHI TIẾT

1. Kích thước tổng thể:

• Chiều rộng: 63 mm

• Chiều dài: 91 mm

• Chiều cao block: 25.3 mm

• Chiều cao khi lắp ray: 30 mm

• Trọng lượng: 0.55 kg

2. Cấu hình thiết kế:

• Dòng: SNS – không gờ, tiêu chuẩn

• Chất liệu: Thép carbon

• Độ chính xác: H (High)

• Độ đặt sẵn: C1 – độ đặt sẵn thấp

• Hệ thống bảo vệ: Nắp chắn bụi tiêu chuẩn SS

• Bôi trơn: Có sẵn từ nhà máy

3. Tải trọng & Mô men:

• Tải động (C): 29,600 N

• Tải động (C50): 37,300 N

• Tải tĩnh (C₀): 41,500 N

• Mô men xoắn động (Mt): 38 Nm

• Mô men dọc động (ML): 430 Nm

4. Hiệu suất hoạt động:

• Tốc độ tối đa: 5 m/s

• Gia tốc tối đa: 500 m/s²

• Hệ số ma sát: 0.002 ~ 0.003

• Nhiệt độ làm việc: -10°C đến +80°C (lên đến 100°C ngắn hạn)

---

ƯU ĐIỂM NỔI BẬT

✔ Vận hành êm ái, chính xác cao nhờ cấu trúc bi thép chất lượng
✔ Độ bền vượt trội với vật liệu thép carbon và lớp phủ chống mài mòn
✔ Bôi trơn sẵn, giảm công bảo trì
✔ Phù hợp với các ứng dụng yêu cầu độ chính xác cao, tải lớn và môi trường làm việc khắc nghiệt

---

ỨNG DỤNG TIÊU BIỂU

• Máy CNC và trung tâm gia công

• Hệ thống robot và tự động hóa

• Thiết bị y tế và đo lường chính xác

• Hệ thống vận chuyển tuyến tính trong nhà máy
