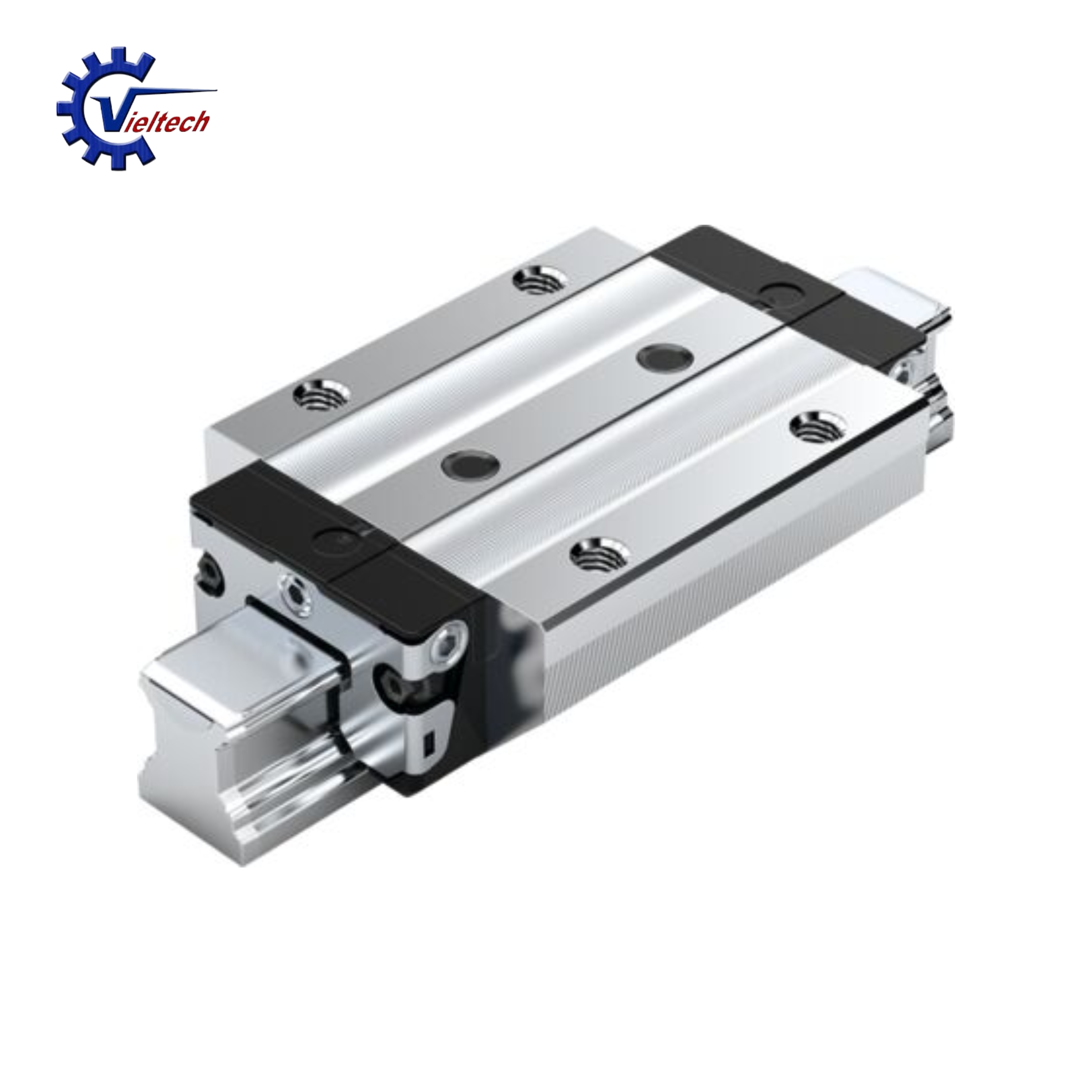

Ball Runner Block Carbon Steel KWD-030-FNS-C1-H-1, mã sản phẩm R165171320, là con trượt tuyến tính chất lượng cao đến từ thương hiệu Bosch Rexroth – một trong những nhà sản xuất hàng đầu thế giới về công nghệ dẫn hướng tuyến tính. Sản phẩm này thuộc dòng KWD, sử dụng thép carbon cường lực để đảm bảo độ bền, độ cứng và khả năng chịu tải vượt trội. Thiết kế Flanged (có mặt bích) cùng rãnh bi tiếp xúc góc 45° cho phép chịu tải đều ở mọi hướng, phù hợp với các ứng dụng yêu cầu độ chính xác cao và hoạt động ổn định lâu dài.

Thông số kỹ thuật

• Mã sản phẩm: R165171320

• Chất liệu: Thép carbon cường lực (Carbon Steel)

• Loại: Con trượt Ball Runner Block – Flanged (FNS)

• Cấp chính xác: C1 – Độ chính xác tiêu chuẩn

• Lực tiền tải: H – Tiền tải cao

• Gắn kết: Gắn từ mặt dưới (bottom mounting)

• Kích thước cơ bản:

  • Chiều rộng block (W): 60 mm

  • Chiều cao block (H): 40 mm

  • Chiều dài block (L): 101.4 mm

  • Khoảng cách giữa các lỗ gắn: 80 mm

  • Đường kính lỗ bắt vít: 6 mm

• Tốc độ tối đa: 5 m/s

• Gia tốc tối đa: 500 m/s²

• Hệ thống bôi trơn: Có rãnh bôi trơn tích hợp, dễ bảo trì

Load Capacity (Khả năng chịu tải)

• Tải trọng động (C): 37,900 N

• Tải trọng tĩnh (C₀): 52,800 N

Moment Tĩnh và Động

• Moment tĩnh:

  • Mx_static: 570 Nm

  • My_static / Mz_static: 540 Nm

• Moment động:

  • Mx_dynamic: 260 Nm

  • My_dynamic / Mz_dynamic: 250 Nm

Ứng dụng

Ball Runner Block KWD-030-FNS-C1-H-1 được sử dụng phổ biến trong các lĩnh vực như:

• Máy CNC (phay, tiện, khoan): đảm bảo dẫn hướng chính xác và ổn định cho trục X/Y/Z

• Robot công nghiệp: hỗ trợ chuyển động tuyến tính với độ chính xác cao

• Dây chuyền tự động hóa: hoạt động liên tục và bền bỉ trong môi trường công nghiệp

• Thiết bị y tế, máy đo lường: yêu cầu độ lặp lại và sai số thấp

• Máy in kỹ thuật số, laser, plasma: nơi cần chuyển động mượt và tốc độ cao
