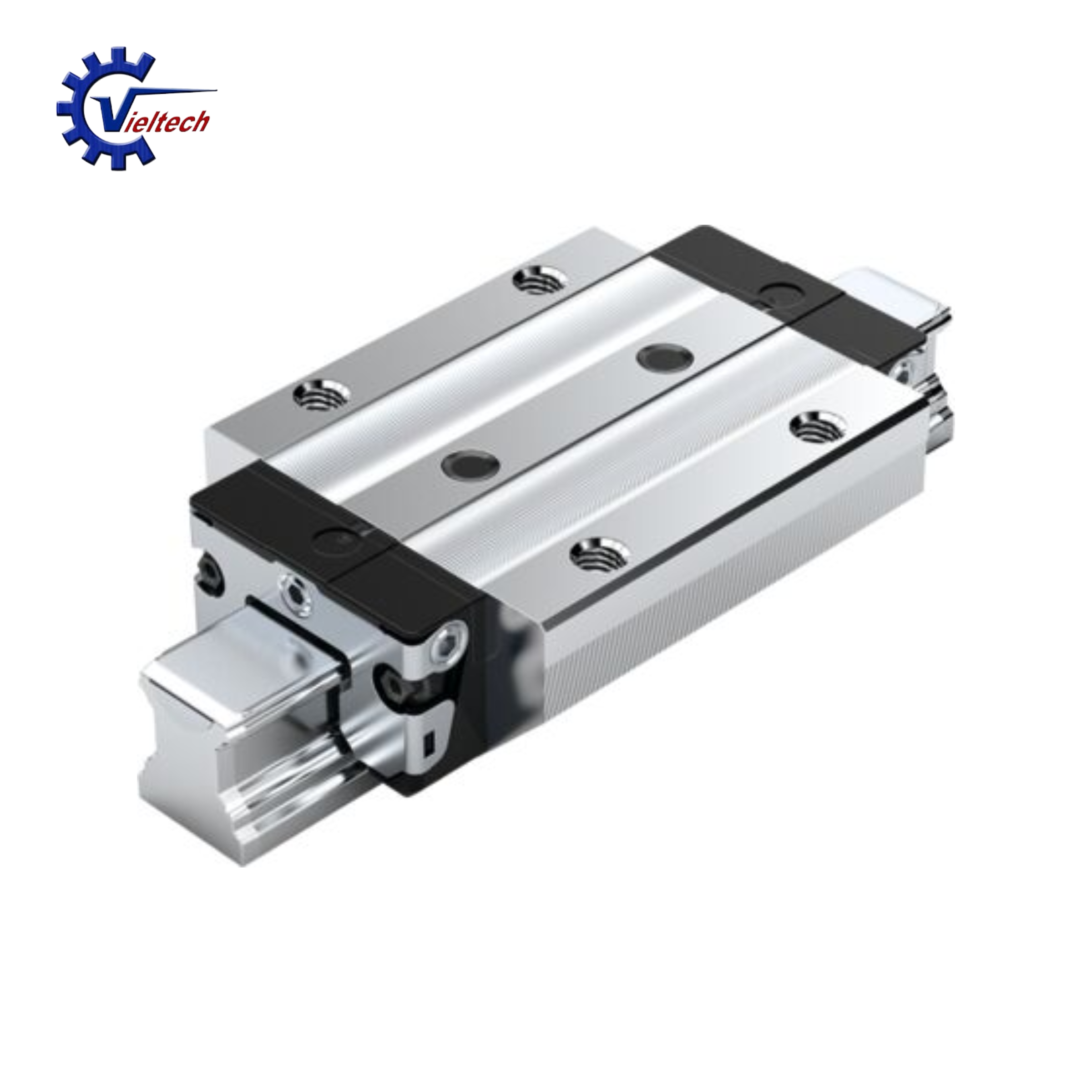

🔩 Giới thiệu sản phẩm

• Mã sản phẩm: R165172320

• Thuộc dòng KWD – Ball Runner Block bản rộng, thiết kế flanged (có bích), phù hợp lắp đa dạng vị trí.

• Kích thước ray: 30 mm, sử dụng cùng ray dẫn tuyến tính dòng R2055 / R2045.

• Vật liệu: Thép carbon (Carbon Steel) – độ bền cao, chịu tải lớn.

• Sản phẩm có độ chính xác cao, hoạt động mượt mà trong các hệ thống tự động.

📐 Thông số kỹ thuật

• Độ chính xác: C2 – cao hơn chuẩn phổ thông, phù hợp ứng dụng chính xác.

• Tiền tải: H (High preload) – tăng độ cứng vững cho hệ thống.

• Chiều dài block: khoảng 117.4 mm

• Chiều rộng block: khoảng 90 mm

• Chiều cao tổng thể: khoảng 42 mm

• Khoảng cách lỗ bắt vít theo trục: 70 mm

• Kích thước bu lông lắp: M8

• Có phớt che bụi 2 bên, giúp tăng tuổi thọ.

• Có cổng bôi trơn ở hai phía, thuận tiện cho bảo trì.

⚙️ Khả năng tải trọng và moment

• Tải trọng tĩnh cho phép (C₀): khoảng 84,700 N

• Tải trọng động định mức (C): khoảng 68,100 N

• Moment tĩnh quanh trục X (Mx): khoảng 1,360 Nm

• Moment tĩnh quanh trục Y và Z (My, Mz): khoảng 1,470 Nm

• Tốc độ vận hành tối đa: lớn hơn 5 m/s (tùy thuộc ray và điều kiện bôi trơn)

• Gia tốc tối đa: trên 50 m/s²

🏭 Ứng dụng thực tế

• Dùng trong máy CNC cắt, tiện, phay đòi hỏi độ chính xác cao.

• Ứng dụng trong robot công nghiệp, cơ cấu pick & place.

• Hệ thống dẫn hướng tuyến tính cho máy đóng gói, máy in công nghiệp.

• Sử dụng trong dây chuyền tự động hóa, lắp ráp điện tử, chế tạo cơ khí chính xác.

• Phù hợp với các máy đo, thiết bị y tế, hệ thống di chuyển có tải trọng lớn.

• Có thể dùng trong hệ dẫn động servo hoặc bộ truyền động tuyến tính tốc độ cao.
