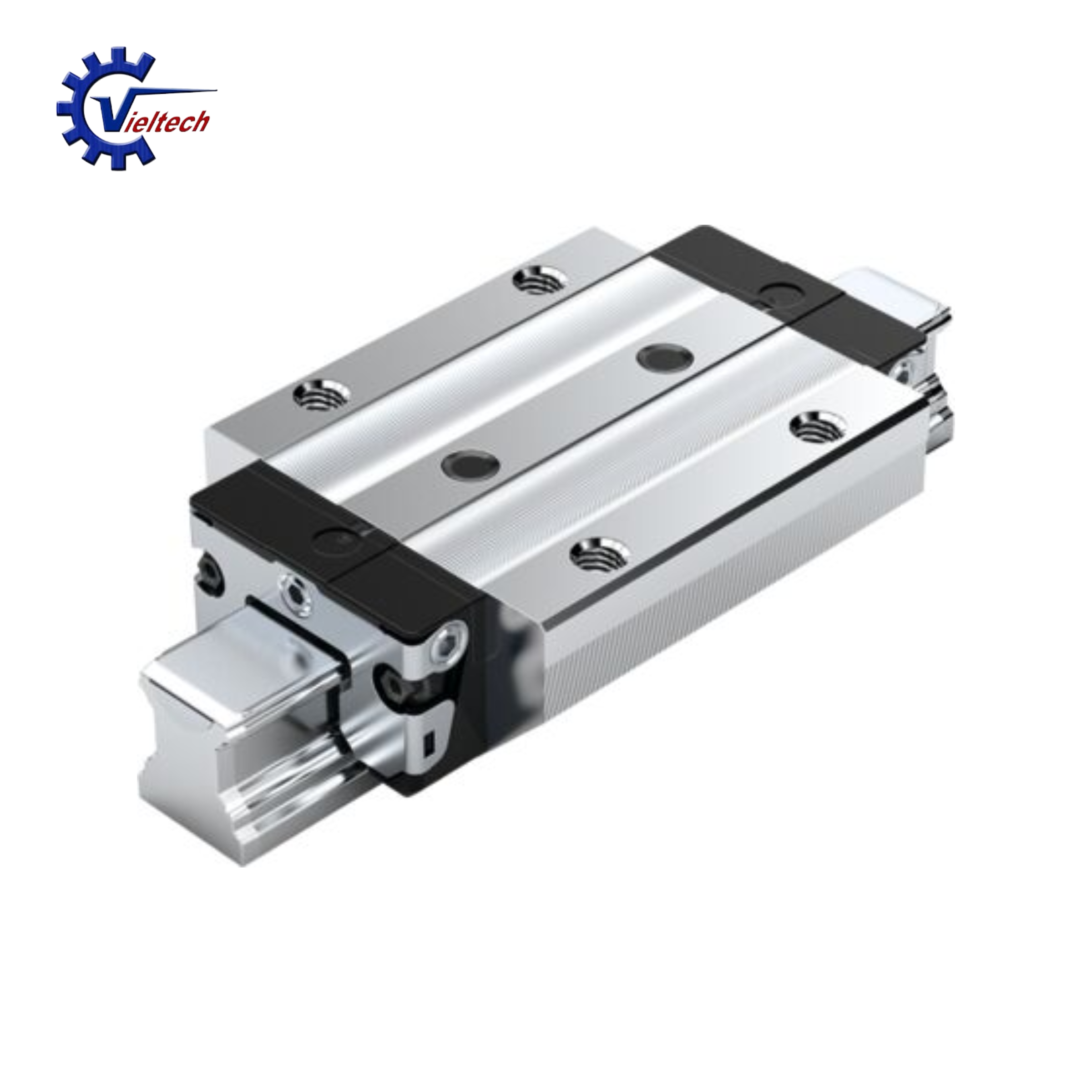

🔩 Giới thiệu sản phẩm

• Mã sản phẩm: R165172420

• Dòng sản phẩm: KWD – Runner Block bản rộng, thiết kế flanged (có bích), chuẩn FNS.

• Kích thước ray: 30 mm – dùng với thanh ray dẫn tuyến tính size 30.

• Vật liệu chế tạo: Thép carbon – độ bền cao, phù hợp môi trường công nghiệp.

• Thiết kế chuyên dùng cho hệ thống cơ khí chính xác và tải trọng trung – cao.

📐 Thông số kỹ thuật

• Độ chính xác: C2 – độ chính xác cao hơn chuẩn phổ thông C3.

• Tiền tải: N (Preload nhẹ) – giúp chuyển động mượt, ma sát thấp, phù hợp với yêu cầu tốc độ cao.

• Chiều dài runner block: khoảng 117.4 mm

• Chiều rộng: 90 mm

• Chiều cao tổng thể: 42 mm

• Khoảng cách lỗ bắt vít (theo trục): 70 mm

• Kích thước bu lông bắt block: M8

• Có phớt 2 bên (giữ mỡ bôi trơn, chống bụi).

• Cổng tra mỡ được bố trí hai phía, thuận tiện cho bảo trì.

⚙️ Khả năng tải trọng và moment

• Tải trọng tĩnh cho phép (C₀): khoảng 84,700 N

• Tải trọng động định mức (C): khoảng 68,100 N

• Moment tĩnh quanh trục X (Mx): khoảng 1,360 Nm

• Moment tĩnh quanh trục Y và Z (My, Mz): khoảng 1,470 Nm

• Tốc độ vận hành tối đa: trên 5 m/s

• Gia tốc tối đa: lên đến 50 m/s²

✅ Ưu điểm của mã N (Preload nhẹ)

• Chuyển động nhẹ và nhanh, giảm tiêu hao năng lượng.

• Giảm ma sát và mài mòn trong hệ thống.

• Phù hợp với những ứng dụng yêu cầu tốc độ cao, độ rung thấp.

• Kéo dài tuổi thọ cho hệ dẫn động tuyến tính.

🏭 Ứng dụng thực tế

• Máy móc tự động hóa trong công nghiệp điện tử, đóng gói, lắp ráp.

• Hệ thống robot pick & place, robot delta, băng tải chính xác.

• Máy cắt laser, plasma, in kỹ thuật số.

• Hệ thống dẫn hướng cho máy CNC tốc độ cao.

• Thiết bị y tế, máy đo và dụng cụ thử nghiệm độ chính xác cao.

• Ứng dụng trong môi trường yêu cầu ma sát thấp, chuyển động liên tục, ít bảo trì.
