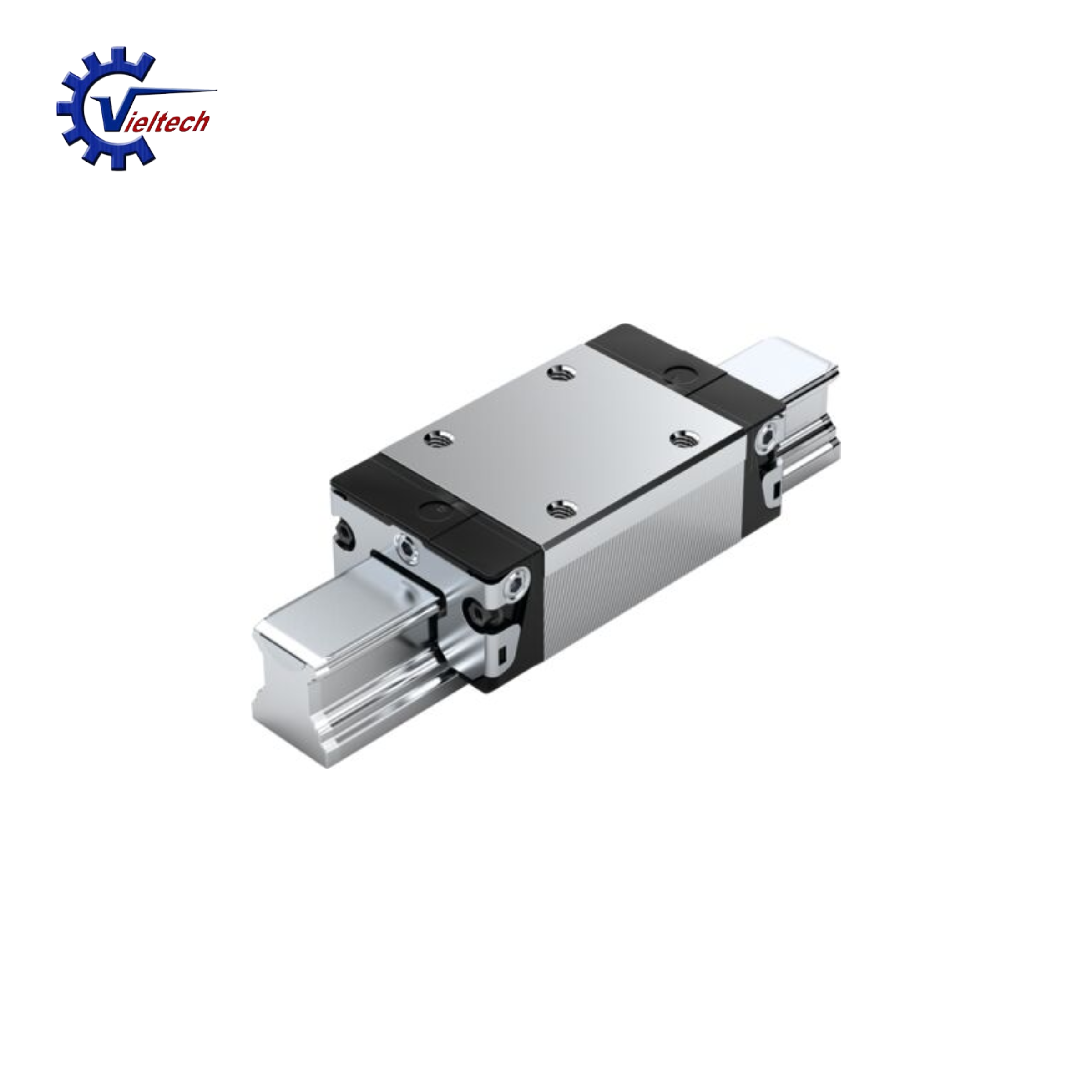

🔩 Giới thiệu sản phẩm

• Mã sản phẩm: R162472420

• Dòng sản phẩm: KWD – Runner Block bản rộng, chuẩn SLH (Slim, low, long)

• Dạng không có bích (non-flanged), thích hợp gắn từ dưới ray hoặc không giới hạn chiều ngang.

• Vật liệu: Thép carbon – cứng, bền, chịu tải tốt.

• Thiết kế dạng dài – thấp – gọn, phù hợp trong không gian hạn chế chiều cao.

📐 Thông số kỹ thuật

• Size ray: 30 mm

• Độ chính xác: C2 – độ chính xác cao, dùng trong cơ cấu chính xác.

• Tiền tải: N (preload nhẹ) – chuyển động êm, ma sát thấp.

• Dòng sản phẩm SLH: Dài hơn FNS, thấp hơn chuẩn thường, tăng khả năng ổn định lực trong không gian thấp.

• Chiều dài block: khoảng 138 mm

• Chiều rộng block: 60 mm

• Chiều cao tổng thể: 36 mm

• Khoảng cách lỗ bắt vít (theo trục): 80 mm

• Bu lông lắp: M8

• Có phớt che bụi hai bên, bảo vệ khỏi hạt mịn, tạp chất.

• Tích hợp cổng tra mỡ tiện lợi ở hai bên.

⚙️ Khả năng tải trọng và moment

• Tải trọng động định mức (C): khoảng 58,000 N

• Tải trọng tĩnh (C₀): khoảng 70,000 N

• Moment tĩnh quanh trục X (Mx): khoảng 1,130 Nm

• Moment tĩnh quanh trục Y, Z (My, Mz): khoảng 1,160 Nm

• Tốc độ vận hành tối đa: >5 m/s

• Gia tốc tối đa: >50 m/s²

✅ Ưu điểm nổi bật

• Thiết kế block dạng slim – low – long giúp tối ưu cho máy móc có chiều cao hạn chế.

• Preload nhẹ giúp hệ dẫn động nhẹ – mượt – ít mài mòn.

• Dễ lắp đặt trong cơ cấu có hạn chế về chiều ngang do không có bích.

• Khả năng chịu tải tốt trong cấu hình thấp.

🏭 Ứng dụng thực tế

• Máy đóng gói, dán nhãn, hệ thống pick & place tốc độ cao.

• Máy in công nghiệp, máy gắp linh kiện SMT.

• Hệ thống băng tải chính xác, máy chiết rót, dây chuyền lắp ráp tự động.

• Robot công nghiệp có yêu cầu trọng lượng nhẹ và cấu trúc nhỏ gọn.

• Thiết bị y tế, bàn trượt tuyến tính, cơ cấu định vị trong không gian hẹp.
