🔹 Giới thiệu sản phẩm

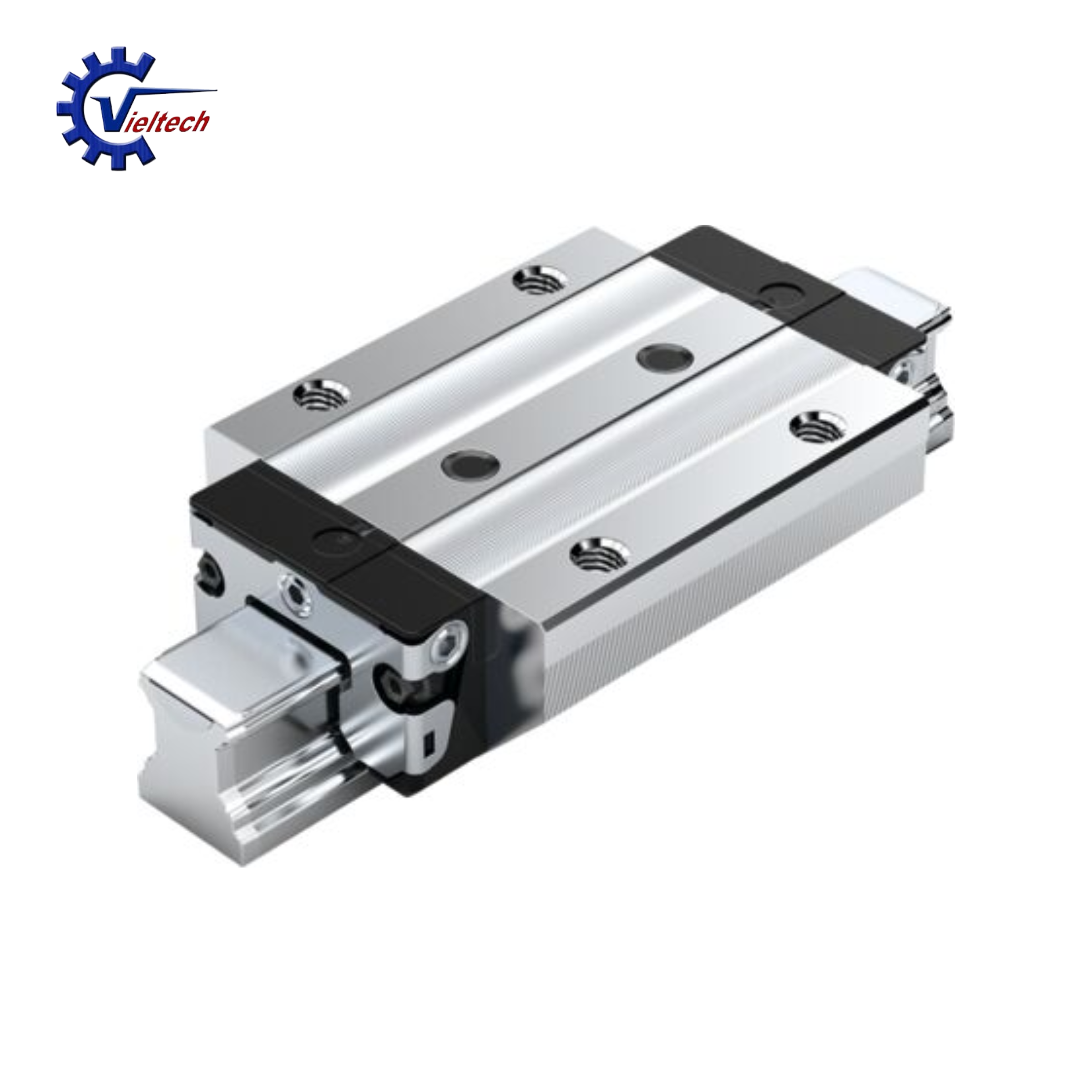

• Tên đầy đủ: Ball Runner Block Carbon Steel KWD-035-FNS-C2-N-1

• Mã đặt hàng: R165132420

• Nhà sản xuất: Bosch Rexroth – CHLB Đức

• Dòng sản phẩm: KWD – Ball Runner Block dạng rộng, không mặt bích

• Vật liệu: Thép carbon, tôi cứng và mài chính xác, phù hợp môi trường công nghiệp

• Cấu hình:

  • FNS: Flangeless (không có mặt bích)

  • C2: Tiền tải trung bình

  • N: Cấp chính xác tiêu chuẩn

🔹 Thông số kỹ thuật

• Kích thước ray tương thích: 35 mm

• Tiền tải: C2 – Độ cứng cao, ít dịch chuyển dưới tải nhẹ

• Cấp chính xác: N – Đủ dùng cho hầu hết ứng dụng công nghiệp

• Kiểu gắn: Dưới (bottom mounting) với 4 lỗ ren M10

• Bi tuần hoàn: 4 rãnh, góc tiếp xúc 45° – tăng độ ổn định ở mọi hướng

🔹 Kích thước cơ bản (xấp xỉ)

• Chiều dài tổng thể (L): 131.9 mm

• Chiều rộng (W): 100 mm

• Chiều cao (H): 48 mm

• Khoảng cách tâm lỗ bắt vít: 80 mm

• Lỗ bắt vít: M10

• Ray tương thích: SNS35 hoặc tương đương tiêu chuẩn KWD size 35

🔹 Tải trọng và mô-men

• Tải động (C): ~75,000 N

• Tải tĩnh (C₀): ~110,000 N

• Moment xoắn tối đa:

  • Mx: ~1,500 Nm

  • My / Mz: ~2,000 Nm

🔹 Ứng dụng

• Máy CNC gia công cơ khí chính xác

• Bệ máy tự động tải nặng

• Máy ép nhựa, thiết bị công nghiệp tự động

• Robot công nghiệp có trục chuyển động tuyến tính

• Các hệ thống cần dẫn hướng chính xác và độ cứng cao
