1. Xác định chiều dài lắp ráp của ống dẫn

Theo tiêu chuẩn DIN 20066, chiều dài lắp ráp của ống dẫn cần được tính toán để đảm bảo độ linh hoạt và tránh căng thẳng quá mức. Công thức xác định như sau:

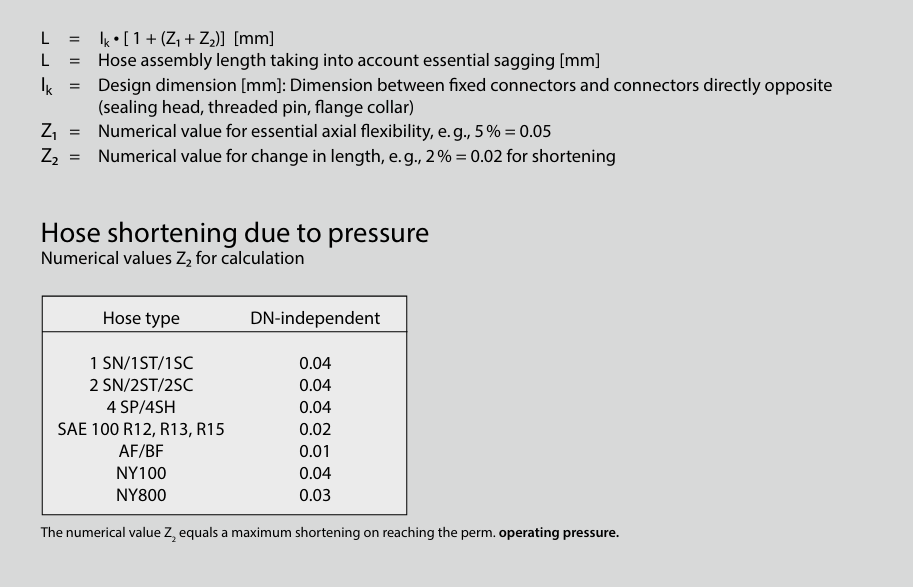

L = Ik • [ 1 + (Z₁ + Z₂)] [mm]

Trong đó:

• L: Chiều dài lắp ráp của ống dẫn, có tính đến độ võng cần thiết (Essential Sagging).
• Ik: Kích thước thiết kế (Design Dimension), tức là khoảng cách giữa các đầu nối cố định và các đầu nối đối diện trực tiếp (sealing head, threaded pin, flange collar).
• Z1: Giá trị linh hoạt trục (thường khoảng 5%).
• Z2: Giá trị thay đổi chiều dài do áp suất (thường khoảng 2%).

Ví dụ, nếu chiều dài thiết kế là 2500 mm, áp dụng công thức trên sẽ có chiều dài thực tế khoảng 2675 mm, giúp duy trì độ bền và tính linh hoạt.

2. Kiểm tra và thay thế ống dẫn

Theo tiêu chuẩn DIN 20066, mục 14.2, ống dẫn cần được thay thế nếu gặp các vấn đề sau:

• Lớp ngoài bị hư hỏng đến lớp lưới gia cường bên trong.
• Có dấu hiệu giòn hoặc nứt.
• Mất đi hình dạng ban đầu.
• Đầu nối bị biến dạng hoặc hư hỏng.
• Có dấu hiệu rò rỉ hoặc không đảm bảo độ kín.

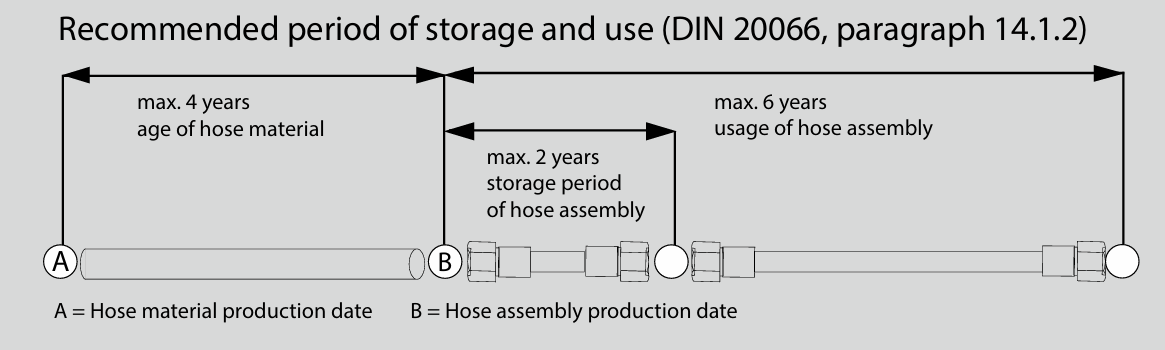

• Vượt quá thời gian sử dụng tối đa (6 năm).

3. Tiêu chí lựa chọn ống dẫn

Khi chọn ống dẫn phù hợp, cần xem xét các yếu tố sau:

• Khả năng chịu áp suất: Đảm bảo khả năng chịu tải từ bên trong và bên ngoài.
• Khả năng chịu nhiệt: Phù hợp với môi trường làm việc.
• Bán kính uốn cong tối thiểu: Ảnh hưởng đến khả năng lắp đặt và sử dụng lâu dài.
• Độ mài mòn: Quan trọng đối với môi trường có va đập và tiếp xúc nhiều.

4. Lưu trữ ống dẫn đúng cách

Theo DIN 7716, việc bảo quản ống dẫn cần tuân theo các nguyên tắc sau:

• Tránh ánh sáng mặt trời trực tiếp để giảm thiểu tác động của tia UV.
• Bảo quản ở nhiệt độ từ 12°C đến 25°C, tránh tiếp xúc với hóa chất và dung môi.
• Giữ môi trường khô ráo, độ ẩm dưới 65%.
• Không để ống bị chèn ép, đảm bảo trạng thái tự nhiên.

5. Phân tích rủi ro trong sử dụng ống dẫn

Theo DIN EN ISO 4413:2011-04, hệ thống ống dẫn cần được kiểm tra để đảm bảo:

• Không gây ảnh hưởng đến nguồn cung cấp năng lượng.
• Tuân thủ yêu cầu lắp đặt, vận chuyển và bảo trì.
• Không vượt quá giới hạn nhiệt độ cho phép.
• Ngăn ngừa nguy cơ rò rỉ và hư hỏng cơ học.
